液氧儲罐內膽是什么材質的

液氧儲罐內膽是什么材質的

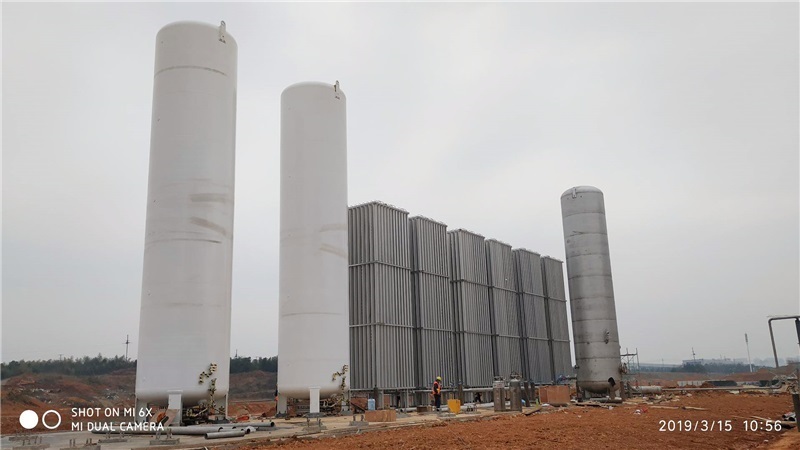

液氧儲罐主要用于氧氣的低溫液態存儲。低溫儲罐又稱液氧儲罐，是立式或臥式雙層真空絕熱儲槽，內膽選用材料為奧氏體不銹鋼S30408；外容器材料根據用戶地區不同，按國家規定選用為Q235-B、Q245R或Q345R，內、外容器夾層充填絕熱材料珠光砂并抽真空。產品規格不等，工作壓力通常有0.8Mpa、1.6Mpa兩種，不過也可根據客戶要求進行設計和制作。深冷容器應采用雙層金屬殼的結構,內容器和外殼的截面應為圓形。

設計時,應考慮深冷容器在制造、試驗和正常工作過程中,因內容器、夾層管路、外殼之間的溫度梯度而引起的載荷。罐體進行強度計算和外壓穩定性校核時,采用規則設計的應符合GB/T 150.3的規定,采用分析設計的應符合JB 4732的規定。儲存液氧的罐體結構設計應考慮避免碳氫化合物的積聚。

1、液氧儲罐內膽用鋼板

液氧儲罐內膽用鋼板一般采用奧氏體型不銹鋼鋼板,并符合GB/T 24511的規定。熱軋鋼板表面加工類型不低于1D級,冷軋鋼板表面加工類型不低于2B級。內容器受壓元件用鋼板應具有良好的塑性,其標準室溫屈服強度(或0.2%規定塑性延伸強度)應不大于460 MPa,標準抗拉強度上限值應不大于725 MPa,材料質量證明書中室溫屈服強度(或0.2%規定塑性延伸強度)與室溫抗拉強度之比應不大于0.85。

液氧儲罐內膽的設計溫度應不低于元件金屬在正常工況下可能達到的最高工作溫度。液氧儲罐內膽的最低設計金屬溫度應考慮正常工作條件下及檢驗、試驗條件下介質最低工作溫度對內容器金屬溫度的影響,且應不高于介質的沸點。內容器的結構應盡量簡單、避免結構形狀的突然變化,以減少約束和局部應力集中。

2、液氧儲罐外殼用鋼板

    外殼用鋼板應有良好的可焊性、足夠的強度和沖擊韌性,同時應考慮外界環境的腐蝕作用。當選用低合金鋼鋼板時,應符合GB/T 713或GB/T 3531的規定;當選用奧氏體型不銹鋼鋼板時,應符合GB/T 24511的規定，外殼的設計溫度應考慮環境溫度和使用條件的影響,且不低于50℃。對各元件進行穩定性校核時,其設計溫度考慮正常工作條件下及罐體加熱抽真空時可能出現的最高溫度。外殼的最低設計金屬溫度,應考慮使用地點大氣環境低溫以及使用條件(如外殼懸掛汽化器)對罐體外殼金屬溫度的影響,且不高于-20。

3、液氧儲罐絕熱材料

膨脹珍珠巖(珠光砂)應符合JC/T 1020的規定,且含水率不大于0.3%(質量分數)，阻光劑應具有良好的化學穩定性，高真空多層絕熱材料應符合GB/T 31480的規定，復合絕熱使用的超細玻璃纖維制品應符合GB/T 13350的規定,且符合下列要求:含水率<0.3%(質量分數)、密度<16 kg/m"、熱導率:在標準大氣壓力和常溫下,熱導率<0.033 w/(m .K)、在真空度為0.133 Pa(0.001 mmHg)和溫度-196 ℃(77 K)~232 ℃(505 K)下,熱導率<0.003 6 w/(m.K)。
